EURA E1000 – komunikacja MODBUS

Falownik EURA E1000 posiada wbudowany interfejs komunikacyjny RS-485, przy wykorzystaniu którego może komunikować się z innymi urządzeniami za pomocą protokołu MODBUS.

gniazdo rj-9

Schemat gniazda RJ-9

W tym artykule zaprezentuję sposób w jaki należy fizycznie podłączyć falownik do komputera PC wykorzystujące standard komunikacji RS-485. By było to możliwe do wykonania najpierw musimy zaopatrzyć się w konwerter USB/RS485. Ponadto w falowniku EURA E1000 podłączenie do sieci odbywa się poprzez gniazdo RJ-9, dlatego również musimy się zaopatrzyć w przewód z taką końcówką. Samo połączenie urządzeń nie powinno sprawić problemów, zgodnie ze schematem gniazda RJ-9 falownika na drugim pinie powinien się znaleźć sygnał „B-” zaś na trzecim „A+”, w związku z tym łączymy odpowiednio przewody do konwertera.

Programowanie falownika EURA E1000:

Teraz pora przystąpić do konfiguracji samego falownika, by mógł on komunikować się za pomocą protokołu MODBUS należy ustawić następujące parametry:

  • „F200” – źródło polecenia startu – „3” lub „4” – start za pośrednictwem RS 485 ModBus lub Modbus + Klawiatura + Zaciski,
  • „F201” – źródło polecenia zatrzymania – „3” lub „4” – zatrzymanie za pośrednictwem RS 485 ModBus lub Modbus + Klawiatura + Zaciski,
  • „F203” – główne źródło częstotliwości – „10” – protokół MODBUS,
  • „F900” – adres komunikacyjny – wartość od „1” do  „255”,
  • „F901” – tryb transmisji – najczęściej RTU – wartość „2”,
  • „F904” – szybkość przesyłu – optymalnie 9600 – wartość „3”.

Tym sposobem ustawiając również identyczne parametry komunikacyjne na urządzeniu MASTER – w naszym przypadku jest to komputer PC, możliwa będzie jego komunikacja z falownikiem. Do tego celu może być wykorzystane oprogramowanie dostarczone przez producenta falownika – program „INTCOM”.

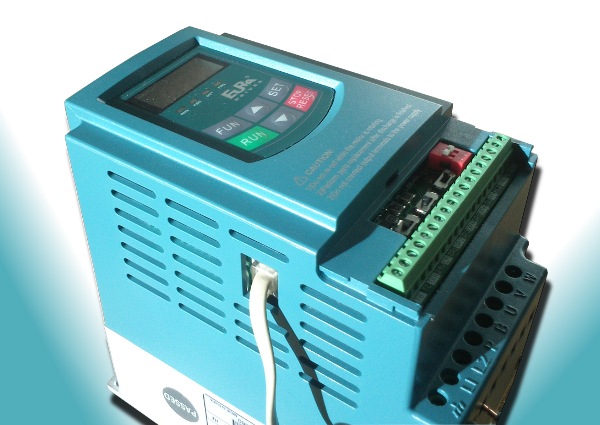

EURA E1000

Falownik EURA E1000 – gniazdo RJ9
