Przełącznik gwiazda – trójkąt

Przełącznik gwiazda – trójkąt to sposób na zmniejszenie prądu rozruchowego silnika.  Układ gwiazda – trójkąt wykorzystywany do łagodniejszego rozruchu silnika, oraz mniejszego obciążenia sieci elektrycznej, dzięki temu nie występują nagłe spadki napięć a co się z tym wiążę zakłócenia w sieci, oraz awarię sieci energetycznej.

Dzięki zastosowaniu przełącznika gwiazda – trójkąt, silnik startuje połączony w gwiazdę, co zmniejsza pobór prądu, a po osiągnięciu prędkości bliskiej synchronicznej przełączany jest w trójkąt do uzyskania pełnej mocy. Wadą takiego sposobu rozruchu silnika jest fakt że w układzie gwiazdy razem z prądem rozruchowym spada moment rozruchowy silnika, co może spowodować udary mechaniczne, które będą powodem uszkodzeń mechanicznych silnika.

Dzięki zastosowaniu w układzie gwiazda – trójkąt, przekaźnika czasowego ANIRO MPC-UTZ-U240-216, eliminujemy ryzyko załączenia dwóch styczników jednocześnie, ponieważ układ zbudowany jest z dwóch przekaźników elektromagnetycznych i każdy z nich odpowiedziany jest za sterowanie odpowiednim stycznikiem. Po uzyskaniu napięcia przekaźnik zostaje załączony w gwiazdę na czas T1. Następnie odmierza czas T2, podczas którego oba przekaźniki zostają wyłączone. Po upływie ustawionego czasu T2 następuje stałe przełączenie w trójkąt. Cykl zostaje powtórzony po ponownym wyłączeniu urządzenia i podaniu zasilania.

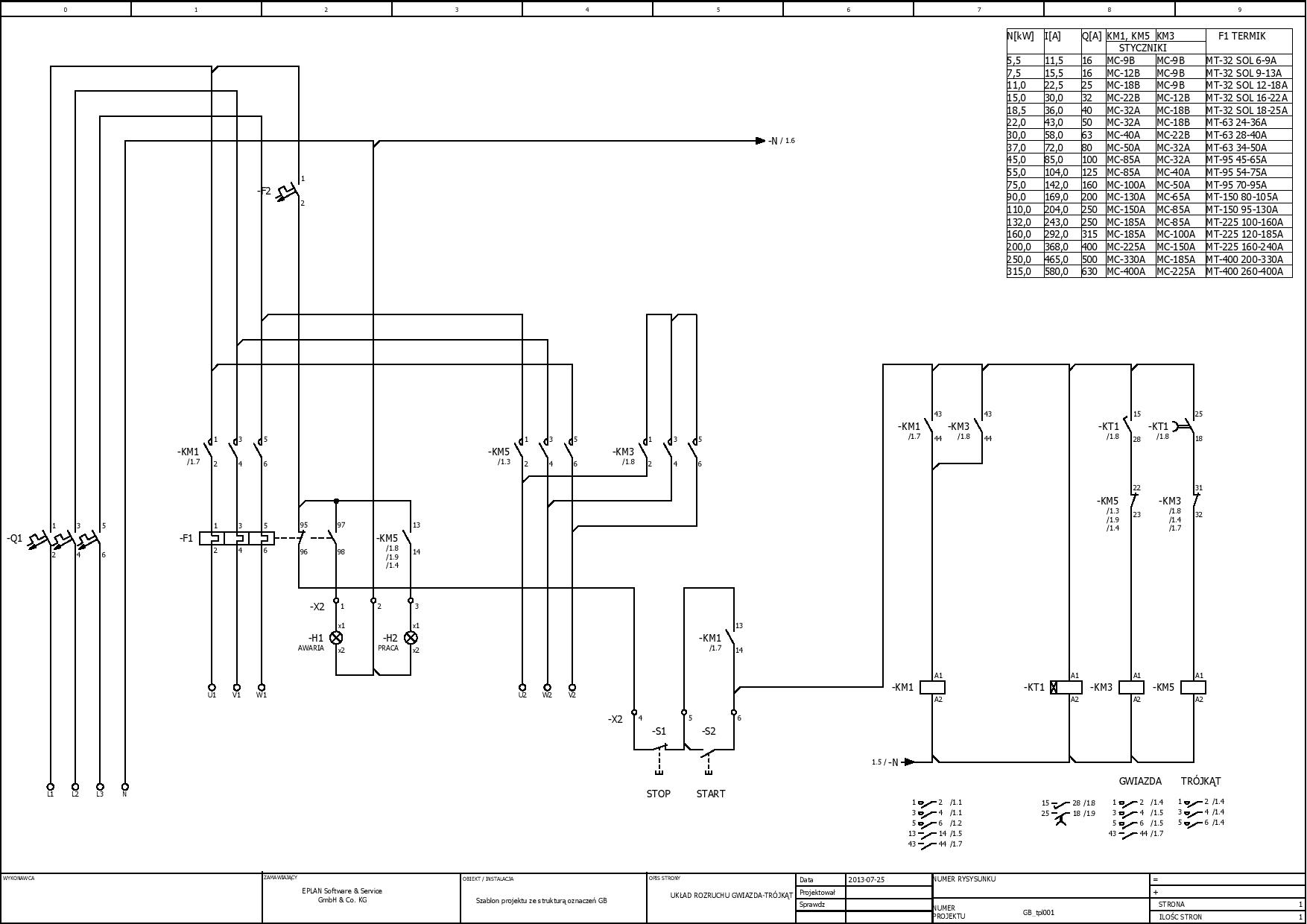

Schemat podłączenia przełącznika gwiazda – trójkąt:

Przełączniki Gwiazda – Trójkąt które mamy w swojej ofercie zbudowane są z komponentów firmy LG / LS. W zależności od wersji przełącznika, zabezpieczenia będą się różnić i będą dostosowane do mocy urządzenia, zapewniając w pełni bezpieczną, oraz bezawaryjną pracę.

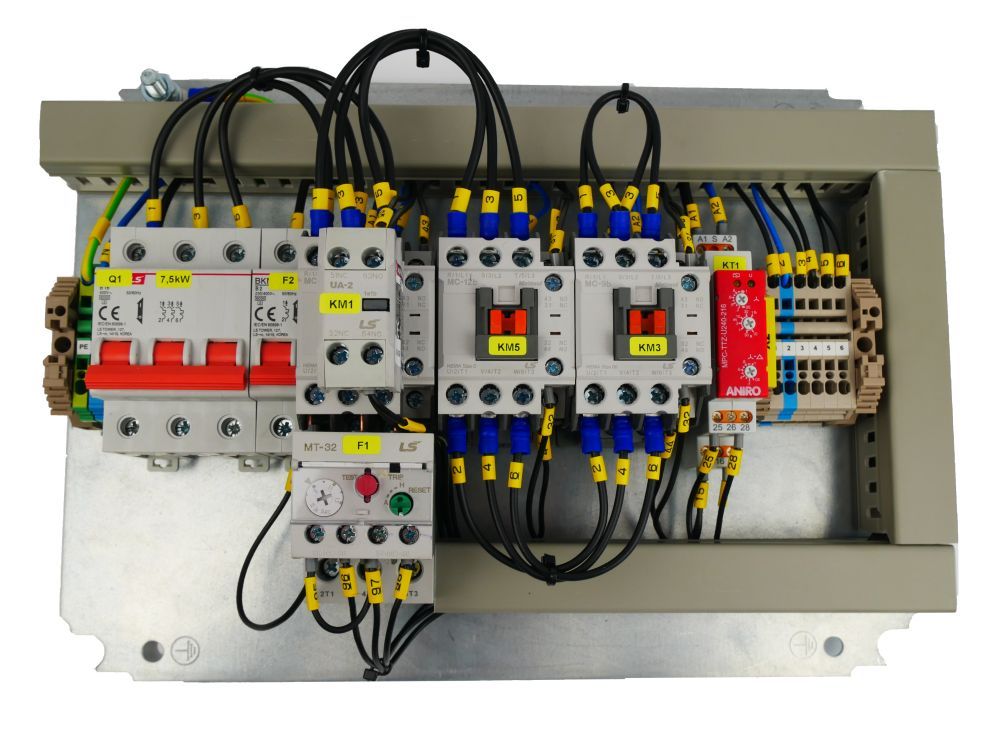

Przełącznik gwiazda – trójkąt – z czego się składa zestaw?

  • Wyłącznik nadprądowy LG / LS BKN B16 BKN 3P B16A – [symbol Q1]
  • Wyłącznik nadprądowy LG / LS BKN B2 BKN 1P 2A – [symbol F2]
  • Stycznik MC-12b ze stykiem pomocniczym UA-2 – [symbol K1] – Zadaniem stycznika jest przekazanie sygnału prądowego lub napięciowego. Styki pomocnicze służą do przekazywania informacji. Po wysterowaniu cewki załączają (NO) lub rozłączają (NC) się razem ze stykami głównymi.
  • Przekaźnik termiczny MT-32 – [symbol F1] . Potocznie zwane termikami to urządzenia bezpieczeństwa elektromechanicznego głównego obwodu. Zapewniają niezawodną ochronę silników w przypadku wystąpienia przeciążenia lub awarii fazy
  • Styczniki MC-12b oraz MC-9b [symbol KM5 i KM3] .
  • Przekaźnik rozruchowy gwiazda-trójkąt ANIRO – [symbol KT1] . Posiada 7 zakresów czasowych, regulację czasu rozruchu i przełączania oraz 2 styki przełączne 16A. Może być zasilony napięciem 12-240V AC/DC – zarówno prądem stałym jak i zmiennym.
  • Listwy zaciskowe
  • płyta montażowa

Cena Przełącznika Gwiazda – Trójkąt:

Aktualnie ceny przełącznika w zależności od mocy urządzenia wahają się od 519 zł d0 3670zł. Szczegóły TUTAJ.
