Moduł zwrotu energii do sieci – Yaskawa D1000

W poprzednim artykule opisywaliśmy najważniejsze cechy falownika matrycowego U1000 oferującego funkcję odzysku energii z aplikacji, teraz zaprezentujemy Państwu kolejne urządzenie dostępne w ofercie firmy Yaskawa jakim jest moduł zwrotu energii do sieci – D1000.

Działanie modułu

Moduł D1000 oddaje do sieci odzyskaną np. podczas hamowania energię do sieci zamiast rozpraszać ją w postaci ciepła, takie rozwiązanie przyczynia się nie tylko do zmniejszenia kosztów energii, ale również poprawia wydajność produkcyjną, poprzez umożliwienie skrócenia czasu hamowania.

Przekształtnik na wyjściu oferuje prąd o przebiegu sinusoidalnym z całkowitymi zniekształceniami harmonicznymi <5% oraz współczynnikiem przesuwu fazowego bliskim jedności, dzięki czemu straty w takich elementach jak generatory i transformatory są minimalizowane.

Aplikacje „jeden na jeden”

Przykładami tego typu aplikacji mogą być np. schody ruchome, windy, pompy lub prasy w których napęd falownikowy został połączony z modułem D1000. Energia jest rozdzielana poprzez szynę DC przyczyniając się tym samym do redukcji poboru z sieci energetycznej, redukcji wytwarzanego ciepła oraz zmniejszeniu zajmowanej powierzchni w porównaniu z kilkoma napędami pracującymi w technologii AFE.

Typowe zastosowania D1000

Przykłady najczęstszych zastosowań przekształtników D1000:

  • Hamownie silnikowe,
  • Roboty,
  • Dźwigi i widny,
  • Nawijarki,
  • Schody ruchome,
  • Separatory wirówkowe,
  • Prasy,
  • Mechanizmy mimośrodowe,

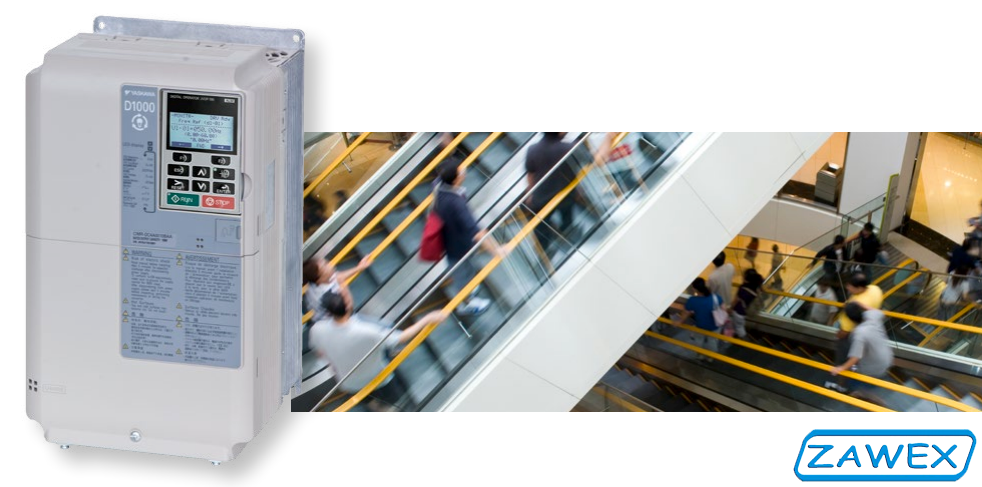

Przekształtnik Yaskawa D1000 na pierwszym planie. W tle schody ruchome.
